Funktionen am Router

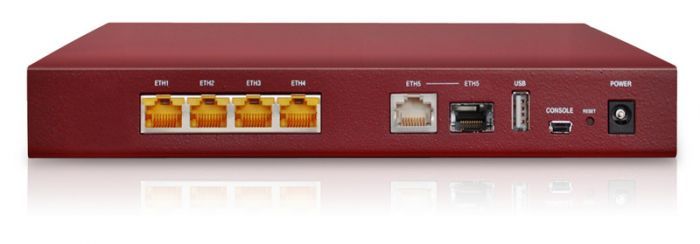

• LAN und WAN Ports

Webinterface

• Das Webinterface des Routers wird angeschlossen am LAN Port durch Angabe der Router IP-Adresse erreicht:
  http://<ip-adress-des-Routers>
• Benutzer und Kennwort nach Factory Reset:
  admin admin

Einrichtung QoS

Die Einrichtung von Quality of Service erfolgt über die Webadministration des Routers, zur erreichen über den Menü Punkt NETZWERK -> QoS

Hier sind die Einstellungen in drei Schritten vorzunehmen

QoS Fitler

Es werden zwei Filter eingerichtet, für Quelle und für Ziel:

QoS Klassifizierung

Bei der QoS Klassifizierung werden vier Klassen eingerichtet:

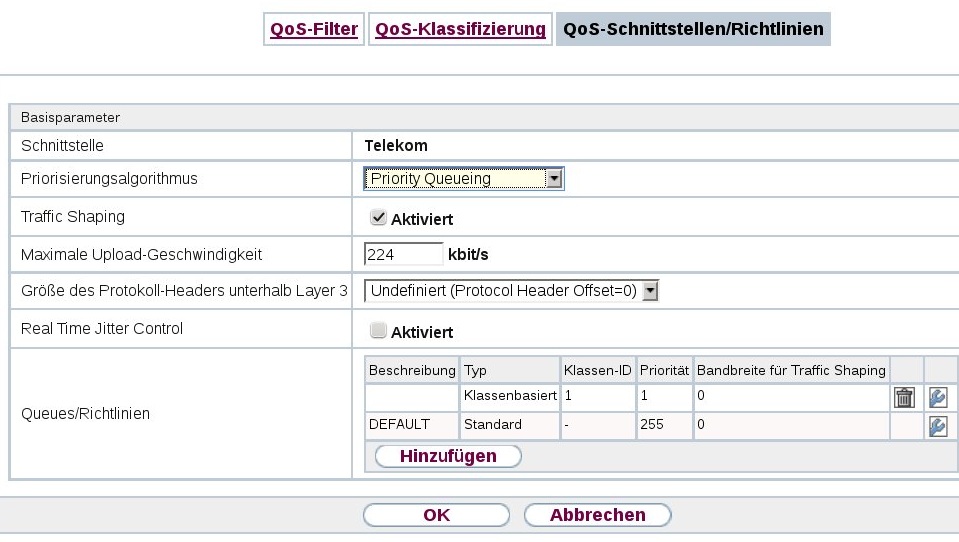

QoS Richtlinien

In einem dritten Schritt sind noch die Richtlinien für die Schnittstellen anzupassen:

Einrichtung VPN

Ein IPsec Tunnel wird über die Webadministration des Routers eingerichtet. Dies erfolgt in folgenden Schritten:

1. Unter VPN -> IPsec -> Wird ein IPsec Profil eingerichtet. Folgende Daten sind hierzu einzutragen
   Beschreibung
   Peer Adresse, i. e. die IP-Adresse des TeamSIP VPN Gateways
   Peer ID: Diese wird nicht ausgewertet, sollte aber auf Typ IPv4-Adresse stehen
   IKEv1
   Preshared Key, i. e. das Password für die VPN-Verbindung
   IP-Adressvergabe statisch
   Lokale IP Informationen, i. e. eigene Netzwerk Adresse und Routing Eintrag, um die TeamSIP Server zu erreichen
   Erweiterte Einstellungen: Hier sind die Profile für Phase1 und Phase2 zu wählen, die im nächsten Schritt entsprechend anzupassen sind.
2. Anpassung des Phase1-Profiles:
   Beschreibung
   Unterstützte Verfahren einstellen, z. B. Verschlüsselung AES-256 und Authentifizierung  SHA1
   DH-Gruppe 2 (1024 Bit)
   Main Modus (ID Protect)
   Lokaler Typ IP Adresse: Diese wird nicht ausgewertet, sollte aber auf Typ IPv4-Adresse stehen
3. Anpassung des Phase2-Profiles:
   Beschreibung
   Unterstützte Verfahren einstellen, z. B. Verschlüsselung AES-256 und Authentifizierung  SHA1

Wie folgt Screenshots der Einstellungen am Router, die zu einer erfolgreichen VPN Verbindung führten:

Funktionsumfang

Der Router unterstützt folgende Leistungsmerkmale mit Firmware Version

Firmware Version

Leistungsmerkmal	Verfügbar	Bemerkung
1 Qos bei Upload
Anforderung	ja
2 Qos bei Download:
Anforderung	ja
3 Stabilität
Anforderung	ja
4 VPN-Tunnel
Anforderung	ja
5 Konfiguration und Sicherung
Anforderung	ja

Router Konfiguration

Der geteste Router wurde mit dieser Provisionierungsvorlage  konfiguriert:

####------ Configuration Server------####
